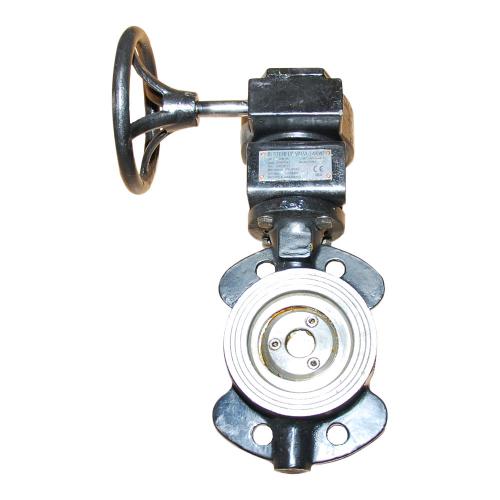

Затвор поворотный дисковый
Диаметр 80-3000 мм
Давление 25 (16, 40, 63 - под заказ) бар
Температура -30 - 425°С
Характеристика:
Диаметр, DN, мм | 80-3000 |
Рабочая температура, °С | от -30 до 425* |
Давление, PN,бар, не более | 25- стандартная поставка (16, 40, 63 - под заказ) |
Рабочая среда | Вода, пар, морская вода, агресивные среды, среды с высокой температурой, вакуум, асфальт, нефтепродукты, спиртосодержащие вещества |
Тип присоединения | с межфланцевым типом присоединения , под приварку; с фланцевым типом присоединения |
Тип управления | ручная червячная передача (редуктор) - стандартная поставка; |
Класс герметичности | "А" по ГОСТ 9544-2015 |
* -196…..600 °С - под запрос, оборудование в исполнении из нержавеющей стали В системах автоматизации и управления заслонки с электро- или пневмоприводом используются в качестве исполнительных механизмов для регулировки расхода жидкостей в диапазоне открытия 25-750. Благодаря полной герметичности заслонки применяются также в качестве механизмов, отсекающих поток.
Материалы, конструкция:
Наименование детали | Материалы | |
Литая сталь | Нержавеющая cталь* | |
Рабочая температура, °С | -30…+425 | -30…+595 |
Корпус | A216 WCB | A351 WCF8 |
Диск | A216 WCB | A351 WCF8 |
Уплотнительное кольцо на диске | D507Mo (stellit**) | 304(stellit**) |
Уплотнение седла(lamella) корпуса | 304+grafit | 304+grafit |
Кольцо | А105 | А304 |
Шток (вал) | А564 630/А182 ХМ-19 | А564 630/А182 ХМ-19 |
Уплотнение штока | графит | |
* под заказ
** уплотнение седла под заказ
Размеры:
DN | D | D1 | D2 | L | 4/Z-M | HI | H2 | d5 | a | Масса* |
мм | кг | |||||||||
80 | 200 | 160 | 138 | 64 | 8-Ø 18 | 100 | 195 | 16 | 22,5° | 14 |
100 | 235 | 190 | 162 | 64 | 8-Ø 22 | 110 | 215 | 18 | 22,5° | 17 |
125 | 270 | 220 | 188 | 70 | 8-Ø 26 | 135 | 270 | 22 | 22,5° | 21 |
150 | 300 | 250 | 218 | 76 | 8-Ø 26 | 175 | 290 | 26 | 22,5° | 26 |
200 | 360 | 310 | 278 | 89 | 8-Ø 26 | 185 | 330 | 30 | 15° | 35 |
250 | 425 | 370 | 335 | 114 | 8-Ø 30 | 215 | 375 | 36 | 15° | 42 |
300 | 485 | 430 | 395 | 114 | 16-M27 | 250 | 440 | 40 | 11,25° | 68 |
350 | 555 | 490 | 450 | 127 | 16-M30 | 285 | 455 | 45 | 11,25° | 124 |
400 | 620 | 550 | 505 | 140 | 16-M33 | 325 | 510 | 55 | 11,25° | 136 |
450 | 670 | 600 | 555 | 152 | 20-M33 | 345 | 550 | 60 | 9° | 198 |
500 | 730 | 660 | 615 | 152 | 20-M33 | 375 | 635 | 65 | 9° | 216 |
600 | 845 | 770 | 720 | 178 | 20-M36 | 430 | 685 | 80 | 9° | 467 |
700 | 960 | 875 | 820 | 229 | 24-M39 | 540 | 735 | 100 | 7,5° | 628 |
800 | 1085 | 990 | 930 | 241 | 24-M45 | 710 | 850 | 110 | 7,5° | 830 |
900 | 1185 | 1090 | 1030 | 241 | 28-M45 | 650 | 890 | 120 | 6,45° | 1346 |
1000 | 1320 | 1210 | 1140 | 300 | 28-M52 | 720 | 920 | 130 | 6,45° | 1346 |
1200 | 1530 | 1420 | 1350 | 350 | 32-M52 | 850 | 1120 | 150 | 1346 | |
* - масса для PN25 с червячным редуктором.
Информация на заслонки с диаметрами более DN1200 мм предоставляется по запросу
Заслонка разработана для присоединия между фланцами согласно EN 1092-1
Ответные фланцы рекомендуем в соответствии с ГОСТ 33259-2015
Заслонка поворотная тип АН-65 с тройным эксцентриситетом (с фланцевым типом присоединения), PN 25:
DN | Dn | D | D1 | D2 | b | f | Z-d | 4-M | L | H1 | H2 | d5 | Масса* |
мм | кг | ||||||||||||
80 | 80 | 200 | 160 | 138 | 24 | 3 | 8-Ø 18 | — | 114 | 100 | 205 | 16 | 23 |
100 | 105 | 235 | 190 | 162 | 24 | 3 | 8-Ø 22 | — | 127 | 118 | 225 | 18 | 26 |
125 | 125 | 270 | 220 | 188 | 26 | 3 | 8-Ø 26 | — | 140 | 135 | 276 | 22 | 32 |
150 | 155 | 300 | 250 | 218 | 28 | 3 | 8-Ø 26 | — | 140 | 175 | 296 | 26 | 43 |
200 | 205 | 360 | 310 | 278 | 30 | 3 | 8-Ø 26 | 4-M24 | 152 | 185 | 370 | 30 | 65 |
250 | 255 | 425 | 370 | 335 | 32 | 3 | 8-Ø 30 | 4-M27 | 165 | 220 | 400 | 36 | 80 |
300 | 305 | 485 | 430 | 395 | 34 | 4 | 12-Ø 30 | 4-M27 | 178 | 250 | 455 | 40 | 100 |
350 | 355 | 555 | 490 | 450 | 38 | 4 | 12-Ø 33 | 4-M30 | 190 | 283 | 515 | 45 | 150 |
400 | 405 | 620 | 550 | 505 | 40 | 4 | 12-Ø 36 | 4-M33 | 216 | 325 | 540 | 55 | 210 |
450 | 455 | 670 | 600 | 555 | 46 | 4 | 16-Ø 36 | 4-M33 | 222 | 345 | 570 | 60 | 266 |
500 | 505 | 730 | 660 | 615 | 48 | 4 | 16-Ø 36 | 4-M33 | 229 | 375 | 690 | 60 | 310 |
600 | 605 | 845 | 770 | 720 | 58 | 5 | 16-Ø 39 | 4-M36 | 267 | 435 | 750 | 80 | 426 |
700 | 705 | 960 | 875 | 820 | 50 | 5 | 20-Ø 42 | 4-M39 | 292 | 545 | 905 | 100 | 590 |
800 | 805 | 1085 | 990 | 930 | 54 | 5 | 20-Ø 48 | 4-M45 | 318 | 625 | 975 | 110 | 780 |
900 | 900 | 1185 | 1090 | 1030 | 58 | 5 | 24-Ø 48 | 4-M45 | 330 | 645 | 1020 | 110 | 946 |
1000 | 1000 | 1320 | 1210 | 1140 | 62 | 5 | 24-Ø 56 | 4-M52 | 410 | 725 | 1130 | 130 | 1190 |
1200 | 1200 | 1530 | 1420 | 1350 | 70 | 5 | 28-Ø 56 | 4-M52 | 470 | 865 | 1330 | 150 | 2710 |
* - масса для PN25 с червячным редуктором.
Информация на заслонки с диаметрами более DN1200 мм предоставляется по запросу
Заслонка разработана для присоединия между фланцами согласно EN 1092-1
Ответные фланцы рекомендуем в соответствии с ГОСТ 33259-2015
Заслонка поворотная тип АН-65 с тройным эксцентриситетом (под приварку), PN 25:
DN | Dn | D1 | L | H1 | H2 | d5 | Масса* |
мм | кг | ||||||
80 | 82 | 89 | 180 | 85 | 205 | 16 | 27 |
100 | 106 | 114 | 190 | 100 | 225 | 18 | 32 |
125 | 132 | 140 | 200 | 110 | 276 | 22 | 39 |
150 | 159 | 168 | 210 | 180 | 296 | 26 | 40 |
200 | 206 | 219 | 230 | 220 | 357 | 30 | 77 |
250 | 259 | 273 | 250 | 240 | 392 | 36 | 96 |
300 | 308 | 324 | 270 | 270 | 422 | 40 | 125 |
350 | 340 | 356 | 290 | 305 | 473 | 45 | 155 |
400 | 388 | 406 | 310 | 335 | 518 | 55 | 183 |
450 | 439 | 457 | 330 | 365 | 548 | 60 | — |
500 | 488 | 508 | 350 | 400 | 680 | 65 | 286 |
600 | 589 | 610 | 390 | 485 | 730 | 80 | 434 |
700 | 683 | 711 | 430 | 530 | 862 | 100 | 769 |
800 | 781 | 813 | 470 | 640 | 972 | 110 | 1038 |
900 | 879 | 914 | 510 | 690 | 1040 | 120 | 1339 |
1000 | 976 | 1016 | 550 | 760 | 1135 | 130 | 1776 |
1200 | 1183 | 1219 | 630 | 885 | 1330 | 150 | 1977 |
* масса для PN25 с червячным редуктором.
Информация на заслонки с диаметрами более DN1200 мм предоставляется по запросу
Присоединительные размеры ISO фланца, крутящие моменты для заслонок поворотных тип АН-65, PN25:
DN | ISO5211 | d1 | d2 | N-d3 | d4 | d6 | h1 | h | nxt | F | E | Крутящий |
80 | F07 | 90 | 70 | 4-Ø 10 | 55 | 18 | 3 | 40 | 1x6 | 20,5 | — | 90 |
100 | F07 | 90 | 70 | 4-Ø 10 | 55 | 18 | 3 | 40 | 1x6 | 20,5 | — | 160 |
125 | F10 | 125 | 102 | 4-Ø 12 | 70 | 22 | 3 | 50 | 1x6 | 24,5 | — | 230 |
150 | F10 | 125 | 102 | 4-Ø 12 | 70 | 25 | 3 | 50 | 1x8 | 28 | — | 335 |
200 | F12 | 150 | 125 | 4-Ø 14 | 85 | 30 | 3 | 60 | 1x8 | 33 | — | 650 |
250 | F12 | 150 | 125 | 4-Ø 14 | 85 | 35 | 3 | 70 | 2x10 | — | 41 | 1010 |
300 | F14 | 175 | 140 | 4-Ø 18 | 100 | 40 | 4 | 80 | 2x12 | — | 46 | 1860 |
350 | F16 | 210 | 165 | 4-Ø 22 | 130 | 45 | 5 | 90 | 2x14 | — | 52 | 2720 |
400 | F16 | 210 | 165 | 4-Ø 22 | 130 | 50 | 5 | 100 | 2x14 | — | 57 | 3810 |
450 | F25 | 300 | 254 | 8-Ø 18 | 200 | 60 | 5 | 110 | 2x18 | — | 68 | 4570 |
500 | F25 | 300 | 254 | 8-Ø 18 | 200 | 60 | 5 | 110 | 2x18 | — | 68 | 6480 |
600 | F30 | 350 | 298 | 8-Ø 22 | 230 | 80 | 5 | 118 | 2x22 | — | 90 | 11980 |
700 | F30 | 350 | 298 | 8-Ø 22 | 230 | 100 | 5 | 160 | 2x28 | — | 112 | 15680 |
800 | F35 | 415 | 356 | 8-Ø 33 | 260 | 110 | 5 | 165 | 2x28 | — | 122 | 23700 |
900 | F35 | 415 | 356 | 8-Ø 33 | 260 | 110 | 5 | 170 | 2x28 | — | 122 | 29190 |
1000 | F40 | 475 | 406 | 8-Ø 39 | 300 | 130 | 8 | 200 | 4x32 | — | 144 | 35100 |
1200 | F40 | 475 | 406 | 8-Ø 39 | 300 | 150 | 8 | 200 | 4x36 | — | 166 | 62070 |
