Описание:

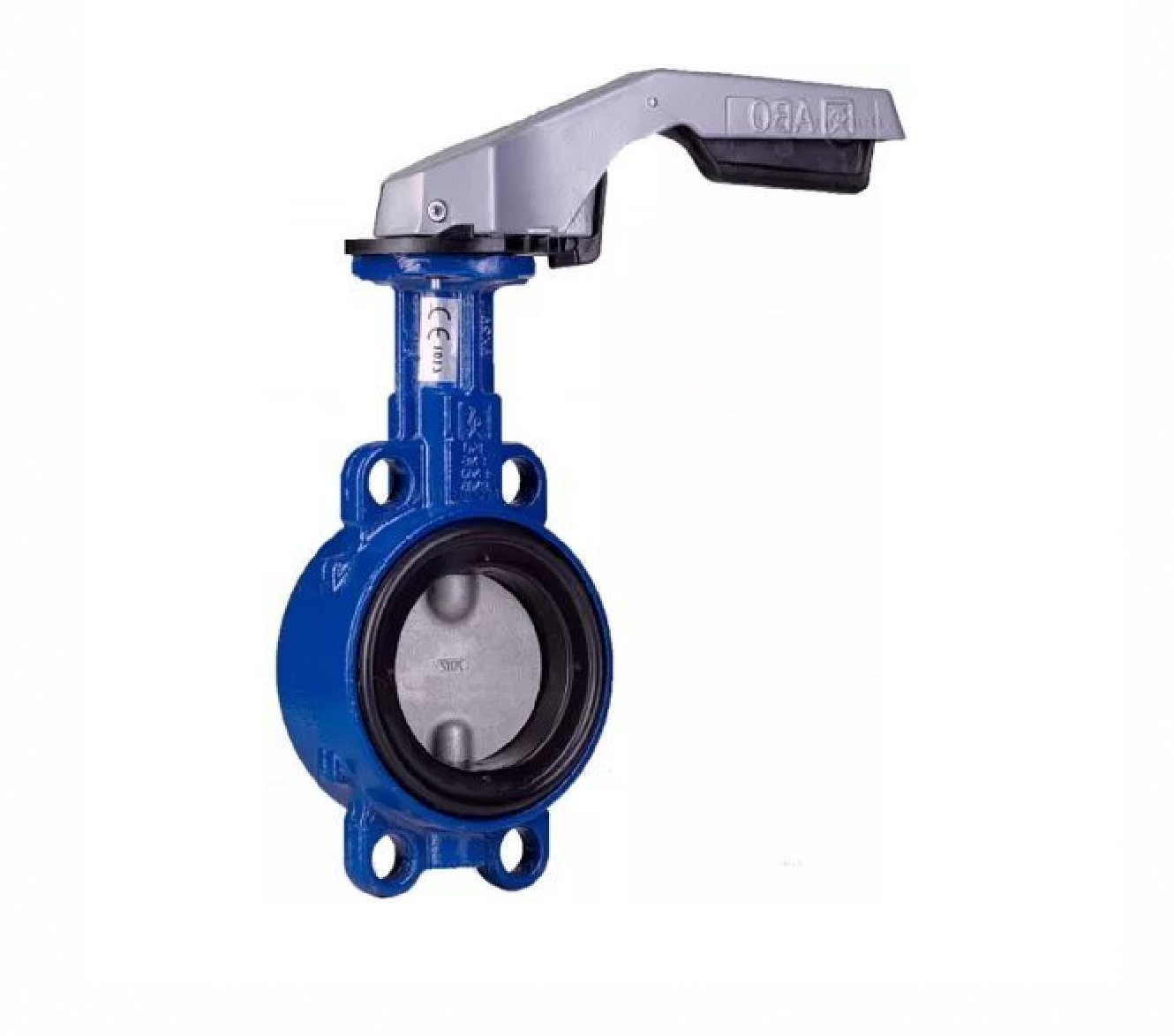

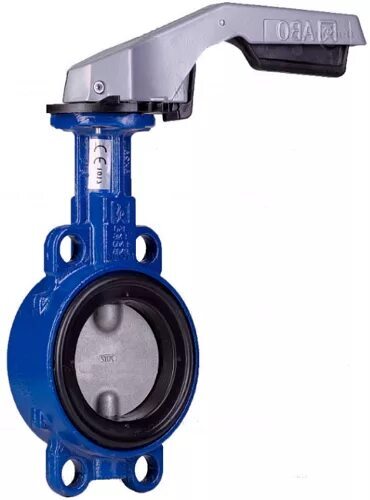

Затвор поворотный дисковый
Диаметр 32 - 300 мм
Давление 16 бар
Температура -10 - 125°С
Применение:
Дисковые поворотные заслонки Серия 600 предназначены для перекрытия и регулирования потока рабочей среды.
Применяются для различных рабочих условий, в зависимости от материала исполнения манжеты и диска.
Главные направления применения:
- водяное хозяйство, чистая и загрязненная вода
- охлаждение и кондиционирование
- топливная промышленность
- химическая и нефтехимическая промышленность
- пищевая промышленность
Для оптимального выбора заслонок (тип, материал, исполнение и др.) рекомендуется использовать таблицу применения заслонок и консультироваться со специалистами фирмы «НЕМЕН»
Характеристика:
Диаметр, DN, мм | 32-300 (см.табл.материалы дисков) | |
Температура, °С | -10...125 (0... 60 - для газа) | |
Давление, PN, бар | DN 32-300 мм - 16 (6 - для газа) | |
Среда в зависимости от | тип 620/623/ 623N - вода, этиленгликоль 50%, воздух без примесей масел и др. инертные среды | |
тип 622 - слабо агрессивная среда | ||
тип 624- агрессивная среда, например, кислоты, щелочи и др. (по согласованию с Поставщиком) | ||
тип 610/613 - воздух, минеральные масла, углеводороды, вода | ||
тип 610В-G / 613B-G – газ (DN 32-200) | ||
другие среды - по согласованию с Поставщиком | ||
Исполнение | В - сквозные отверстия | |
Т - резьбовые отверстия - под заказ | ||
Возможности управления | Ручной рычаг (ручка) DN 32-300 – стандартная поставка | |
Ручная червячная передача (редуктор), электропривод - (под заказ в | ||
Пневмопривод (под заказ в комплектации с заслонкой) | ||
Класс герметичности | "А" по ГОСТ 9544-2015 | |
Тип присоединения | Межфланцевый (ответные фланцы | Версия «В»-сквозные отверстия |
Версия «Т»-резьбовые отверстия | ||
Материалы:
Наименование | Материалы | |||
1 | Корпус | Серый чугун EN-GJS-250-15 с эпоксидным покрытием | ||
2 | Диск | 0 | (DN 32-100) латунь 2.0402 (DN 32-100) | |
1 | (DN 32-200) алюминиевая бронза 2.0966 | |||
2 | (DN 32-200) нержавеющая сталь AISI 304L (G-X2CrNi1911; DIN 1.4308) | |||
3 | (DN 32-200) высокопрочный чугун EN-GJS-400-15 с эпоксидным покрытием | |||
3N | (DN 125-300) высокопрочный чугун EN-GJS-400-15 с никелированным покрытием | |||
4 | (DN 32-200) нержавеющая сталь AISI 316L (G-X6CrNiMo1810; DIN 1.4408) | |||
3 | Шток | нержавеющая сталь X20Cr13r | ||
4 | Цапфа | нержавеющая сталь X20Cr13r | ||
5 | Манжета | 1 | NBR (-10° С …+ 80° С) | Значения температур являются предельными для конкретного типа эластомера в статическом состоянии. Для конкретного использования в зависимости от давления необходимо проконсультироваться с производителем. |
NBR ВТ (0° С …+ 60° С) – газ (G) | ||||
2 | EPDM (-25° С …+ 125° С) | |||
Другие – по согласованию с Поставщиком | ||||
6 | Втулка | полиацетат Delrin, латунь | ||
7 | Фиксатор шпинделя | оцинкованная сталь, нержавеющая сталь | ||
8 | "О" кольцо шпинделя | NBR (для газа), EPDM (в зависимости от материала уплотнения манжеты) | ||
9 | "О" кольцо цапфы | NBR (для газа), EPDM (в зависимости от материала уплотнения манжеты) | ||
10 | Штифт | оцинкованная сталь | ||
11 | Нижняя и верхняя шайбы | нержавеющая сталь | ||
Рекомендуем использовать редуктор для заслонок DN 150 и более в связи с большим усилием на рукоятке.
Подбор и поставка редукторов возможна на типоразмер заслонок DN32-200.
Коэффициент расхода Kv в зависимости от угла поворота диска заслонки (м3/ч)
DN | Угол поворота диска | ||||||||
мм | 10° | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° |
32/40 | 0,1 | 2 | 4 | 9 | 17 | 30 | 45 | 61 | 84,4 |
50 | 0,1 | 3 | 6 | 11 | 23 | 50 | 81 | 110 | 147 |
65 | 0,1 | 5 | 10 | 21 | 53 | 90 | 160 | 210 | 290 |
80 | 0,2 | 8 | 15 | 33 | 76 | 160 | 238 | 340 | 450 |
100 | 0,3 | 20 | 35 | 60 | 122 | 220 | 362 | 520 | 730 |
125 | 0,4 | 35 | 60 | 110 | 223 | 430 | 626 | 797 | 1260 |
150 | 0,7 | 54 | 105 | 248 | 400 | 640 | 987 | 1630 | 1990 |
200 | 2 | 120 | 210 | 410 | 915 | 1630 | 2331 | 3446 | 4396 |
250 | 3 | 129 | 274 | 590 | 1037 | 2000 | 3210 | 4164 | 4500 |
300 | 3 | 188 | 424 | 820 | 1500 | 2710 | 4180 | 5433 | 6800 |
Размеры:
DN | Размеры заслонки | Окончание шпинделя | Верхний фланец ISO 5211 | Масса (с ISO фланцем) | ||||||||||
А | В | С | D | Е | F | G | I | J | K | N | ||||
"В" | "Т" | "В" | "Т" | |||||||||||
мм | мм |
|
| мм | кг | |||||||||
32/40 | 136 | 54 | 33 | 78 | 110 | 25 | 14 | 50 | 4 | 7 | 8 | 1,9 | 2,3 | |
50 | 146 | 64 | 43 | 96 | 116 | 25 | 8 | 2,7 | 3 | |||||
65 | 153,5 | 72 | 46 | 113 | 131 | 25 | 8 | 3,2 | 3,7 | |||||
80 | 163 | 89 | 46 | 128 | 173 | 25 | 8 | 3,7 | 4,8 | |||||
100 | 172,5 | 100 | 52 | 150 | 192 | 25 | 8 | 4,7 | 6,1 | |||||
125 | 192,5 | 118 | 56 | 184 | 235 | 25 | 50/70* | 9 | 9.5 | 6,7 | 9,2 | |||
150 | 205 | 128 | 56 | 212 | 258 | 25 | 9.5 | 8,4 | 10,2 | |||||
200 | 234 | 166 | 60 | 268 | 325 | 25 | 17 | 70 | 14 | 13,3 | 15,3 | |||
250 | 270 | 202 | 68 | 320 | 397 | 30 | 22 | 102 | 10,5 | 17 | 22 | 28,4 | ||
300 | 310 | 237 | 78 | 378 | 464 | 30 | 22 | 17 | 29,3 | 41,2 | ||||
* - Размер для версии Т
Заслонка разработана для присоединия между фланцами согласно EN 1092-2
Ответные фланцы рекомендуем в соответствии с ГОСТ 33259-2015
Ручной рычаг (ручка):
DN, мм | 32-80 | 100-150 | 150-200 | 250 | 300 |
А, мм | 200 | 273 | 362 | 450 | 750 |
В, мм | 76 | 78 | 73 | 135 | 135 |
Масса, кг | 0,35 | 0,4 | 1,45 | 2,2 | 3,1 |
Рекомендуется использовать редуктор для заслонок DN 150 и более в связи с большими усилиями на рукоятке.
Крутящий момент для управления заслонкой (Нм) для жидкостей*
DN | 32/40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
ΔР 6 бар | 6 | 8 | 15 | 20 | 38 | 55 | 70 | 100 |
ΔР 10 бар | 8 | 10 | 17 | 25 | 46 | 70 | 80 | 125 |
ΔР 16 бар | 10 | 12 | 20 | 30 | 55 | 85 | 100 | 150 |
