Характеристики и описание
Страна производитель - Австрия
Тип присоединения - Фланцевое
Цвет - Серый
Способ монтажа - Горизонтальный/вертикальный
Направление потока в клапане - Прямоточное

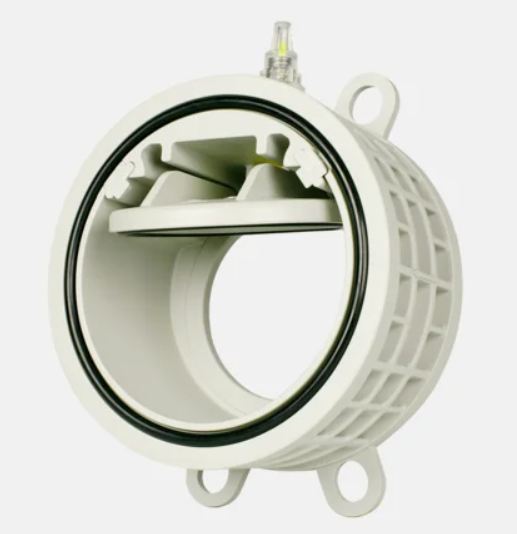

Затвор обратный дисковый
Характеристики:
- Среда не загрязняет металлические детали
- Визуальная индикация положения
- Открытие диска до 85°
- Отличная пропускная способность благодаря более широкому поперечному сечению отверстия
- Встроенная прокладка
- Монтаж между фланцами DIN, ANSI, JIS
- Стопор закрылка и ребра жесткости корпуса для повышения прочности
Габаритные размеры:
| г | DN | А | Б | С | К* | В | Д | А ТАКЖЕ | Ф |
| 75 | 65 | 115 | 63 | 20 | 139-145 | 90° | 45 | 19 | 4,5 |
| 90 | 80 | 128 | 71 | 20 | 150-160 | 45° | 53,5 | 24,5 | 6 |
| 110 | 100 | 155 | 80 | 20 | 175-191 | 45° | 76,5 | 32 | 6 |
| 160 | 150 | 212 | 106 | 24 | 234-242 | 45° | 113,5 | 44 | 8 |
| 225 | 200 | 264 | 140 | 24 | 290-299 | 45° | 149 | 62,5 | 9 |
| 280 | 250 | 325 | 140 | 27 | 350-362 | 30° | 186 | 77,5 | 15 |
